Toote kirjeldus

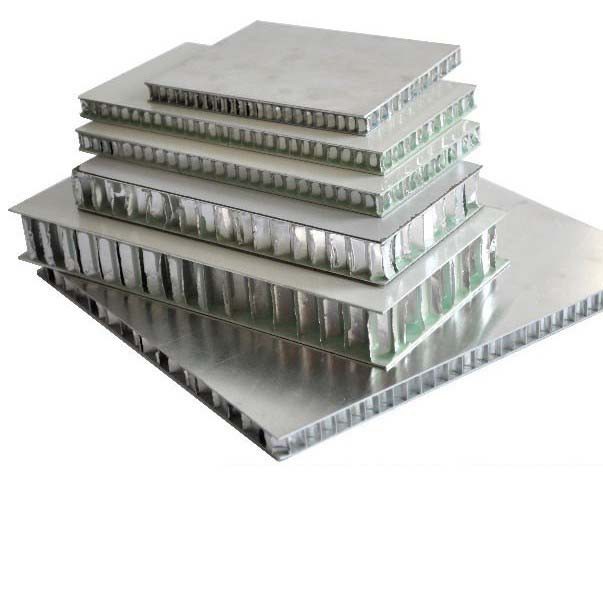

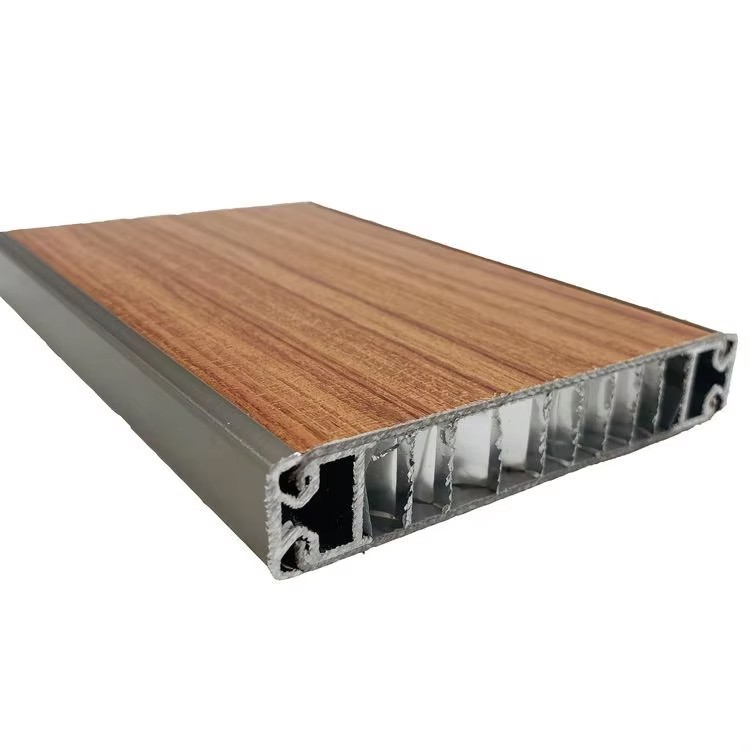

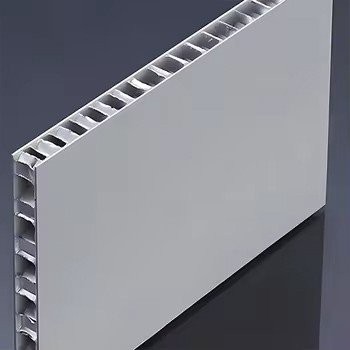

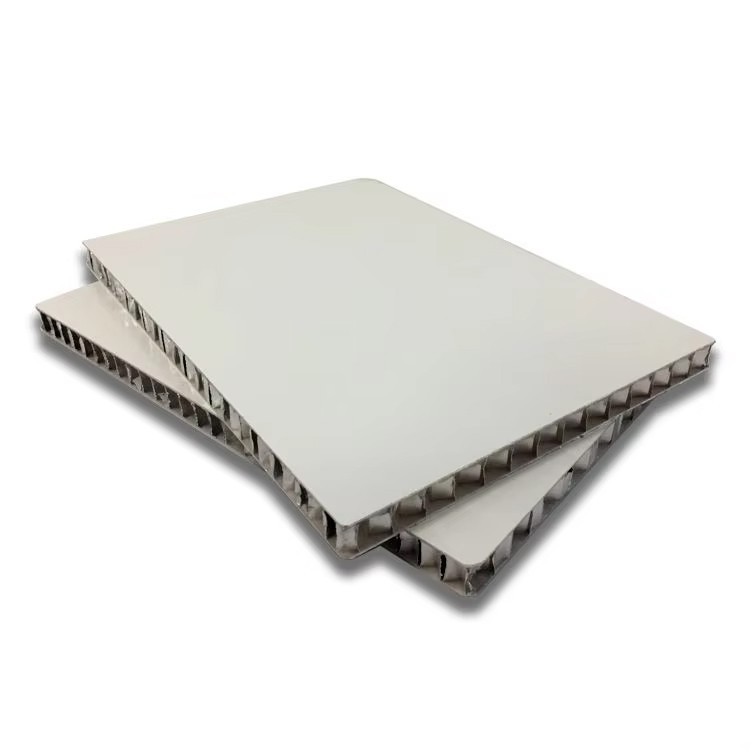

Alumiiniumist kärgstruktuuriga paneel on ka komposiitmaterjal, mida saab kasutada paljudes erinevates rakendustes alates transporditööstusest kuni arhitektuurini ja millel on sellised fantastilised omadused nagu erakordne tasapinnalisus, suur värvivalik ja hea vormitavus.
Toote alumiiniumist kärgstruktuuri südamik annab komposiitpaneelile suure jäikuse ja äärmiselt väikese kaalu. Seetõttu on Aluloyal®-il kindel eelis, kui tegemist on projektidega, mille materjali jäikus on kõrge – näiteks fassaadikatted või katusekatted, kus see puutub kokku väga suure tuulekoormusega, või suurte isekandvate katuste puhul.
Aluloyal® – esimene kerge paneel, mis on side kogu eluks!

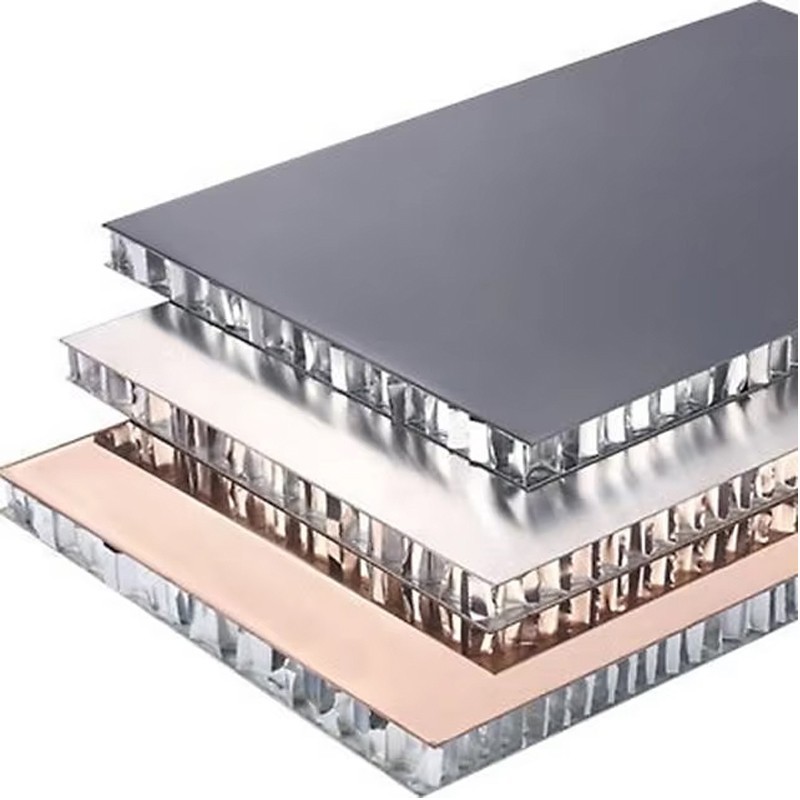

Alumiiniumist kärgstruktuuriga paneel OMADUSED
Erinevalt tavalistest kärgstruktuuriga komposiitpaneelidest ühendatakse alumiiniumist kärgstruktuuriga paneeli süsteemikomponendid pidevas protsessis. Materjal ei muutu rabedaks-kõvaks, kuid sellel on sitked ja vastupidavad omadused ning suurepärane koorumistugevus – see on toote kõrge kvaliteedi aluseks. Planeerijad, arhitektid ja disainerid valivad alumiiniumist kärgstruktuuriga paneeli, kuna see ühendab kõrged mehaanilised omadused (nt kattelehtede tõmbetugevus) silmapaistvate töötlemis- ja esteetiliste omadustega.
Tänu pidevale tootmisprotsessile on erakordselt tasapinnalised suured paneelid pikkusega kuni 9 m. Alumiiniumist kärgstruktuuri saab tavaliste tööriistade abil hõlpsasti valmistada täiuslike detailidega. Seetõttu on võimalikud väga erinevad rakendused. Just see omadus teeb alumiiniumist kärgstruktuuriga paneeli ideaalseks valikuks – mitte ainult välistingimustes, nagu fassaadikatted, katusekatted, rõdud ja varjualused, vaid ka sisekujunduse, näiteks loominguliste lagede jaoks.
Lisaks väikesele kaalule ja täiuslikule tasapinnale on alumiiniumist kärgstruktuuriga paneel suurepärane ilmastikukindlus. Pinnaviimistluses kasutatakse ainult kõrgeima kvaliteediga lakkimissüsteeme, millel on optimaalne vastupidavus ilmastikule ja tööstusreostusele.
|
PAKSUS |
ENTITY |
6 mm |
10 mm |
15 mm |
20 mm |
25 mm |
30 mm |
|
Esilehe paksus |
[mm] |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Tagalehe paksus |
[mm] |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Kaal |
[kg/m²] |
4.7 |
5.0 |
6.7 |
7.0 |
7.3 |
7.6 |

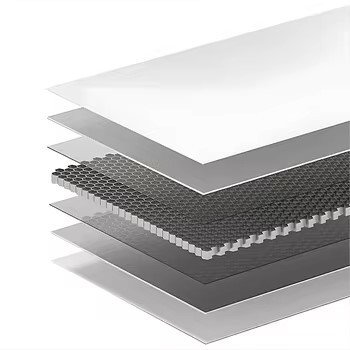

SPETSIFIKATSIOON:
Struktuur
H: kogupaksus 30 mm
d1: Al esilehe paksus 1 mm
d2: Al-tagalehe paksus 1 mm
Pinnatöötlus:
1. Välisalumiinium KYNAR 500 fluorosüsinikvärv, paksus 40 Um või suurem, vastab spetsifikatsioonile AAMA2605
2.Alumiiniumist kärgstruktuuriga paneeli struktuur
(1) Alumiiniumkatte leht ASTMB209, alumiiniumiühenduse spetsifikatsioon (3003-h24/3105-h24 värvitud viimistluse jaoks) (5005-h34 anodeeritud viimistluse jaoks)
(2). alumiiniumist vooderdused ASTMB209, alumiiniumiühenduse spetsifikatsioon (3003-h24/3105-h24 värvitud viimistluse jaoks) (5005-h34 anodeeritud viimistluse jaoks)
(3) Südamiku materjal: alumiiniumist kärgstruktuuri, mis moodustab paisumisel kuusnurkse raku.
A. Raku paksus: reguleeritav vastavalt vajadusele, näiteks 12 mm, 20 mm või 25 mm.
B.Seina paksus 0,04mm
C. Seadme suurus: 1/4 tolli
D. Rakusein peaks olema perforeeritud
(4) Liim: tootja soovitatud kahe-komponendiline 100% tahke liim. Mõeldud spetsiaalselt seinapaneelide lamineerimiseks
V. Liim peaks tekitama pool{1}}elastse sideme, mis on vastupidav kuumusele, külmale ja niiskusele
B. Rakendatav temperatuurivahemik: -40 kraadi kuni 80 kraadi

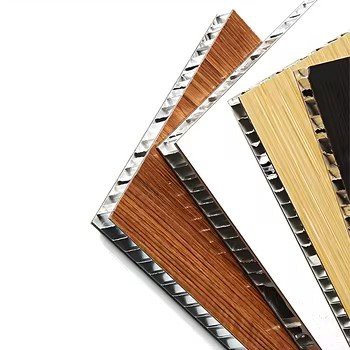

TOOTEVALIK
|
Standardvärvid plaatinavalge (~ RAL 9003) ja freesviimistlus |
|
|
Paksus |
6 mm, 10 mm, 15 mm, 20 mm, 25 mm |
|
Laius |
1250 mm, 1500 mm |
|
Pikkus |
2500 mm, 5150 mm, 6250 mm |
|
Eriline paksus |
5,5 – 50 mm soovi korral |
|
Spetsiaalne laius |
nõudmisel kuni 1500 |
|
Eriline pikkus |
Soovi korral |
|
Üks pool pooliga kaetud lakiga viimistlus |
|
|
Paksus |
6 mm, 10 mm, 15 mm, 20 mm, 25 mm |
|
Laius |
1250 mm, 1500 mm |
|
Pikkus |
2000-9000 mm |
|
Mõõtmete tolerantsid |
||
|
Paksus |
±0,2 mm |
|
|
Laius |
-0 / +4 mm |
|
|
Pikkused |
2000-4000 mm |
-0 / +4 mm |
|
Pikkused |
4001 – 9000 mm |
-0 / +6 mm |
TEHNILISED ANDMED
|
PAKSUS |
KOOD |
ÜHIK |
6 mm |
10 mm |
15 mm |
20 mm |
25 mm |
|
Esileht |
[mm] |
1.0 |
|||||
|
Tagaleht |
[mm] |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
|
|
Kaal |
[kg/m²] |
4.7 |
5.0 |
6.7 |
7.0 |
7.3 |
|
|
TEHNILISED OMADUSED |
KOOD |
ÜHIK |
6 mm |
10 mm |
15 mm |
20 mm |
25 mm |
|
Sektsiooni moodul |
W |
[cm³/m] |
2.6 |
4.6 |
14 |
19 |
24 |
|
Jäikus |
E·J |
[kNcm²/m] |
7.100 |
21.900 |
75.500 |
138.900 |
221.600 |
|
Alumiiniumlehtede sulam |
H22/H42 |
ET AW-3XXX/5XXX |
|||||
|
Alumiiniumlehtede temperament |
ASTM B209-04 |
ET AW-3XXX/5XXX |
|||||
|
Elastsusmoodul |
[N/mm²] |
70.000 |
|||||
|
Alumiiniumi tõmbetugevus |
[N/mm²] |
Rm Suurem või võrdne 125-ga |
|||||
|
0,2% pingetõde |
[N/mm²] |
Rp0,2 Suurem või võrdne 80 |
|||||
|
Pikendamine |
[%] |
A50 Suurem või võrdne 5 |
|||||
|
Lineaarne soojuspaisumine |
2,4 mm/m 100ºC temperatuuride erinevuse juures |
||||||
|
PINNAD |
KOOD |
ÜHIK |
6 mm |
10 mm |
15 mm |
20 mm |
25 mm |
|
Katmine |
PVDF/FEVE/HDP/MILL FINISH |
||||||
|
Gloosi tasemed |
ASTM D523 |
[%] |
25-80 |
||||
|
Pliiatsi kõvadus |
ECCA-T4 |
HB-F |
|||||
|
AKUSTILISED OMADUSED |
KOOD |
ÜHIK |
6 mm |
10 mm |
15 mm |
20 mm |
25 mm |
|
Heli neeldumistegur |
s |
0.05-0.07 |
|||||
|
Õhumüra isolatsiooni indeks (vastavalt ISO 717-1, ISO 140-3) |
21-25 |
||||||
|
TERMILISED OMADUSED |
KOOD |
ÜHIK |
6 mm |
10 mm |
15 mm |
20 mm |
25 mm |
|
Soojusjuhtivus (seoses kogupaksusega, sh kattelehed) |
[W/mK] |
0.95 |
1.35 |
1.35 |
2.25 |
2.70 |
|
|
Soojustakistus |
[m²K/W] |
0.0063 |
0.0074 |
0.0084 |
0.0089 |
0.0093 |
|
|
Temperatuuritaluvus |
[ºC] |
-40 kuni +80 |
|||||

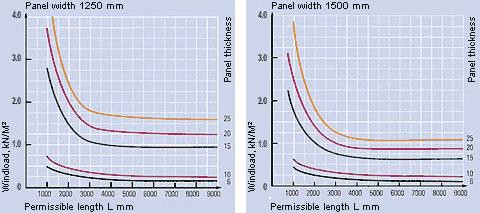

Tuulekoormus ja lubatud paneelide suurused
Diagrammid näitavad saadaolevat paneeli paksuse vahemikku ja lubatud vahemiku pikkusi antud paneeli laiuse (1250 või 1500 mm) juures, olenevalt rakendatud koormustest.
Diagrammid kehtivad neljast küljest toetatud paneelide kohta (nurgad fikseeritud). Teiste süsteemide mõõtmete väärtused on saadaval nõudmisel.
ALUMIINIUMKÄRGPANEELIDE PROTSESS
|
|
|
|
|
|
|
Lõikamine |
Kokkupandav |
Marsruutimine |
Painutamine |
Paneelide servad |
|
|
|
|
|
|
|
Vajutades |
Puurimine |
Ühendamine |
Liimimine |
Lakkimine |
|
Üksus |
Standardne spetsifikatsioon ja parameeter |
|
Spetsifikatsioon |
Üldpaksus: 3,5,6,8,10, 12, 15, 20, 25,30 mm |
|
Laius alla 1500 mm või sellega võrdne (muu laius on võimalik kokku leppida) |
|
|
Pikkus kuni 10 000 mm (muu laius on võimalik kokku leppida) |
|
|
Esipaneel |
Materjal: kõrgekvaliteediline alumiiniumisulam (3003,5005, 5754, AA1100) |
|
Paksus 1,0 mm või suurem (kardinate seinapaneeli standard); Suurem või võrdne 0,7 mm (mittestandardne) |
|
|
Põhimaterjalid |
Materjal: kõrgekvaliteediline alumiiniumisulam (3003,5005, 5754) |
|
Tagapaneel |
Paksus 0,7 mm või suurem (standard) ; Suurem või võrdne 0,5 mm (standardne) |
|
Sideaine |
Kahe-komponendiline kõrgel-temperatuuril kõvenev polüuretaanliim kuumsulav liimmembraan. |
|
Ravi |
Rullvärvimine/ Anodeeritud oksüdatsioon/ Pulbervärvimine/ PVDF kate |
|
Värv |
Tavalist värvi, metallist värvi, puidust jne. |
|
Tihedus |
5,0-7,5 kg/ m2 |
|
Tulekindel jõudlus |
A2 (GB8624-2012) |
